三相三線電表一般都是100V的高壓電表，高壓電表一般都是要加互感器的，所以三相三線電表接線一定要把互感器接進去，現在我們就來為大家講解三相三線電表到底是怎么接線的吧。

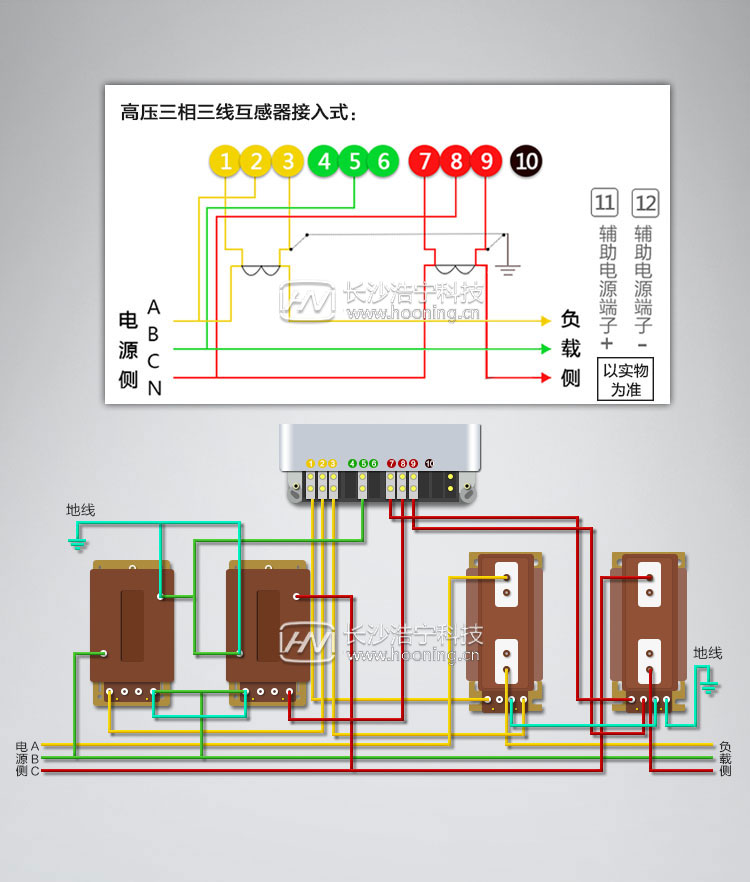

三相三線電表接線圖

A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B綠線電壓線接入5號口，電流線直接接負載

C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相三線電表適用于：高可靠性與高穩定度電能計量需求的發電廠，變電站以及各類企業事業單位。

熱門三相電表型號推薦：

深圳科陸DSSD718級三相三線電子式多功能電能表

杭州華立DSSD535三相三線電子式多功能電能表

長沙威勝DSSD331-MC3三相三線多功能電能表
