單相電表一般是一根火線一根零線，單相電表也分為互感式和直入式，一般單相電表都是直入式的，互感式的比較少，單相電表直入式接線非常簡單，我們先來看看直入式單相電表怎么接線吧。

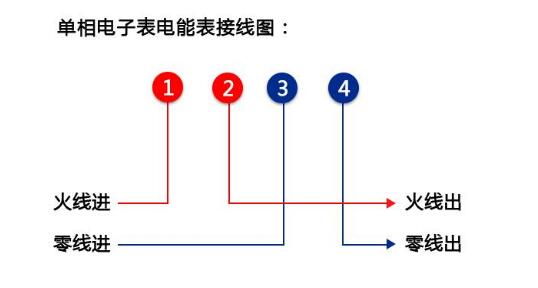

單相電表直入式接線方法
單相電表的接線已經有標準規范了，1、3進，2、4出

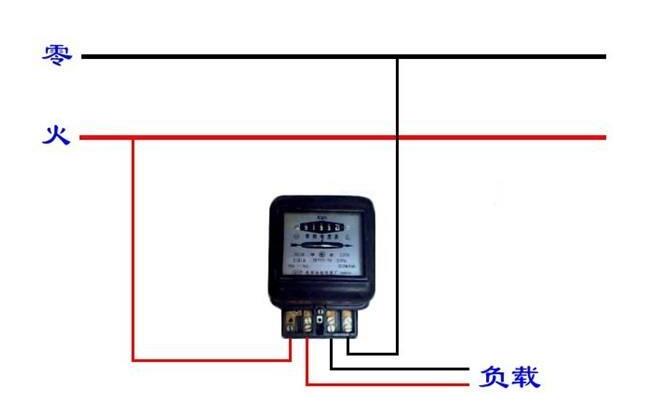

單相電表直入式實物圖

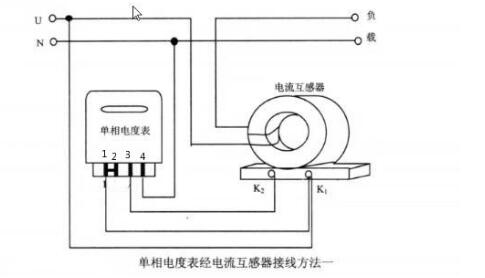

單相電表接線圖互感式：有連片的
火線連接到互感器K1并聯到電表的1號進線口，K1再并聯火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

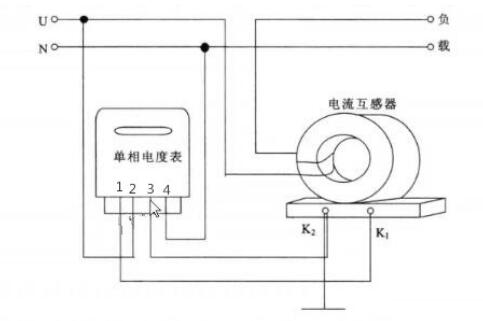

單相電表接線圖互感器：無連片的
K1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載
注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。
