三相四線電表一般用于工業生產或者是公司企業的比較多，還有獨棟別墅三相四線電表也用的比較多，三相電表可以比單相電表負載更多，比三相三線電表運行更加穩定。前提條件我們要把電表給接對了，現在我們就來看看三相四線電表接線圖。
三相四線電表接線圖分為直入式和互感式，大部分三相四線的電表都要配合互感器使用，我們先來看三相四線電表直入式的接線圖。

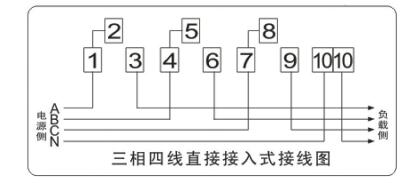

三相四線電表接線圖直入式：
1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

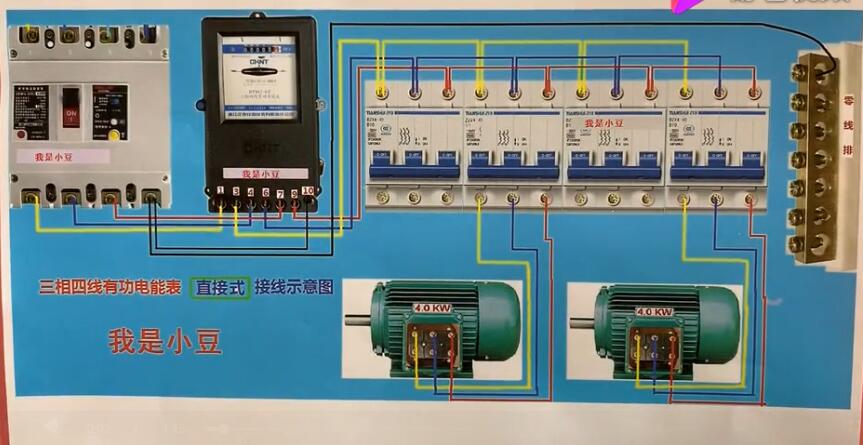

三相四線電表直入式實物圖

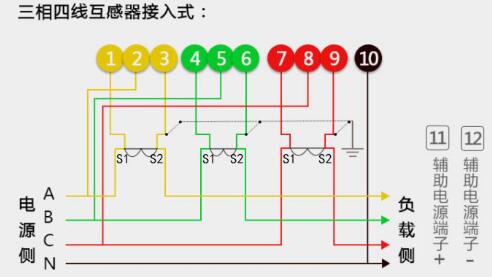

三相四線電表接線圖互感式：
翻過接線端子蓋,就可以看到三相四線電表接線圖。
其中1、4、7接電流互感器二次側S1端，即電流進線端;
3、6、9接電流互感器二次側S2端，即電流出線端;
2、5、8分別接三相電源;
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。
A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出
B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出
C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出
N黑線一般代表零線，直接接入10號口。

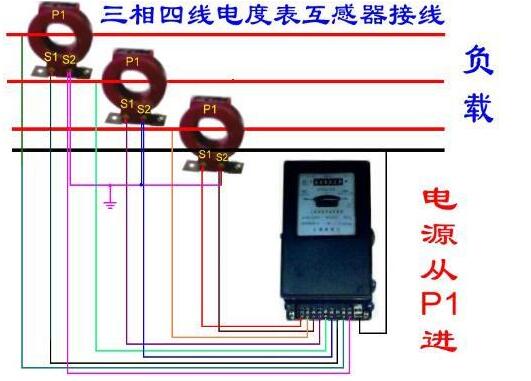

三相四線接線圖互感式實物圖
