智能電表接線圖大全
2019-05-14 16:06:35

小編看到很多人都在電表接線圖而發愁,小編為您準備好了智能電表所有的接線圖,還在想什么,快來收藏吧!

單相電表接線圖直入式:

單相電表接線圖

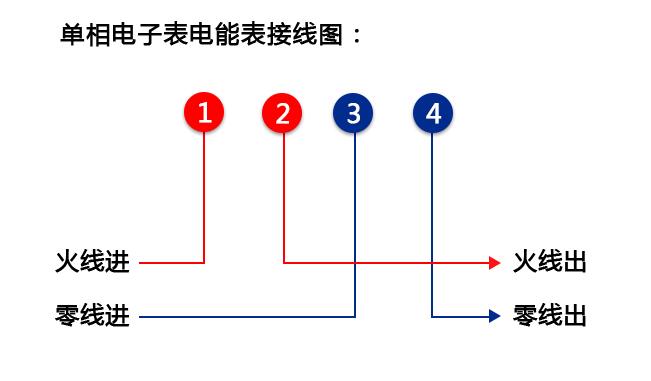

單相電表的接線已經有標準規范了,1、3進,2、4出

單相電表接線圖互感式:有連片的

智能電表接線圖大全

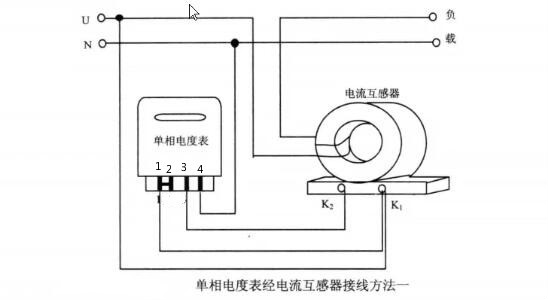

火線連接到互感器K1并聯到電表的1號進線口,K1再并聯火線纏繞互感器的連線,K2接零線3號口入,4號口直接解零線出。

單相電表接線圖互感式:無連片的

單相電表接線圖

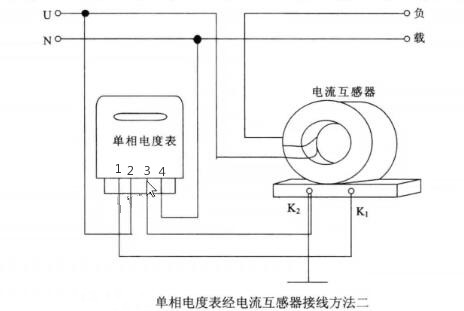

K1接電表1號口, k2接電表3號口,零線接入4號口,火線纏繞互感器出來到負載

注意:如果單相電表內的連接片沒有斷開,K2是禁止接地的,要是電表內的連接片已經拆除,那么K2應該接地。

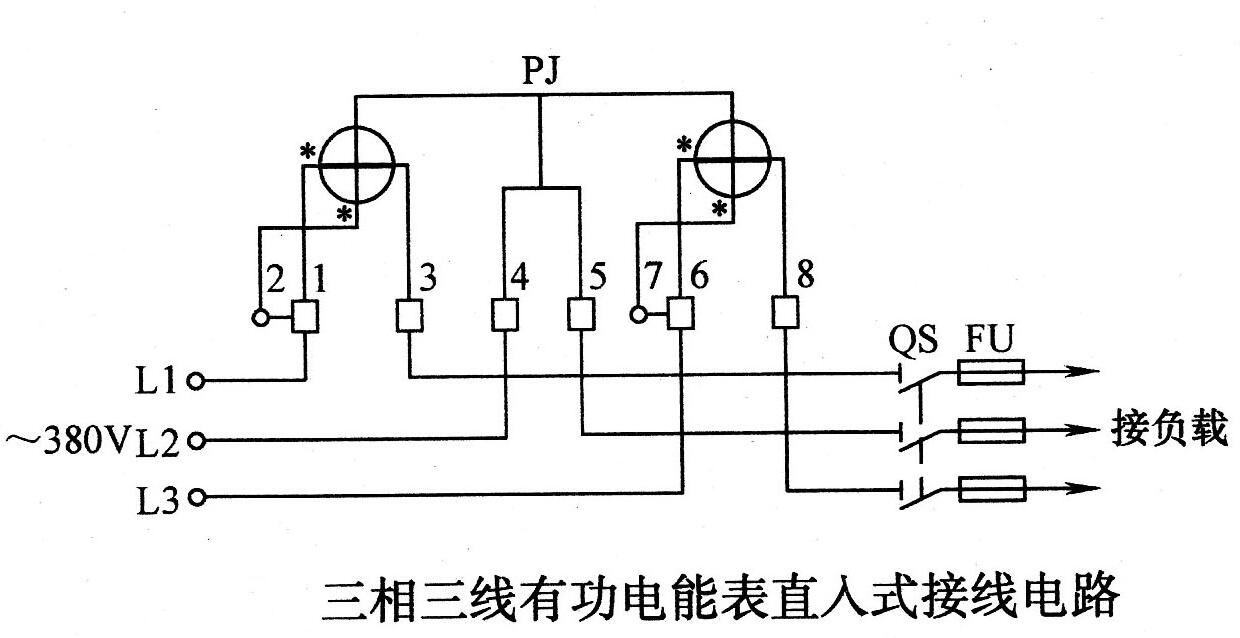

三相三線電表接線圖直入式:

三相三線電表連接圖

三相三線電表接線圖互感式:

三相三線電表接線圖

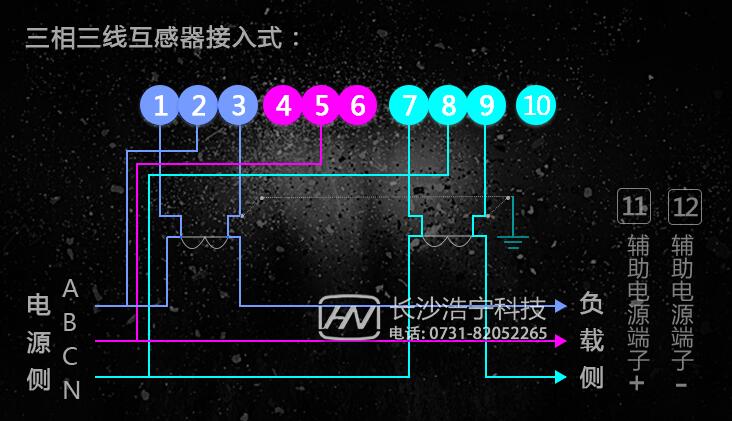

A電流線經過互感器S1接入1號口,3號口經過S2輸出,電壓線接入2號口。

B電壓線接入5號口,電流線直接接負載

C電流線經過互感器S1接入7號口,9號口經過S2輸出,電壓線接入8號口。

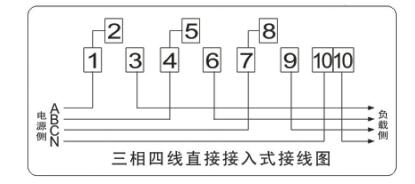

三相四線電表接線圖直入式:

三相四線電表接線圖

三相四線電表接線圖互感式:

三相四線電表接線圖

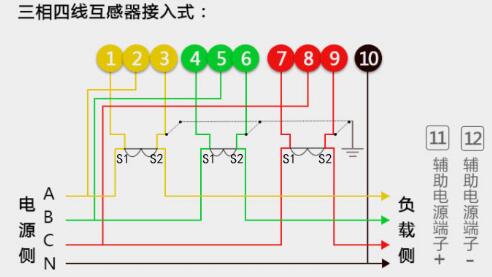

A黃線,電壓線接入2號口,電流線經過第1個電流互感器S1接入1號口輸入,S2接入3號口輸出

B綠線,電壓線接入5號口,電流線經過第2個電流互感器S1接入4號口輸入,S2接入6號口輸出

C紅線,電壓線接入8號口,電流線經過第3個電流互感器S1接入7號口輸入,S2接入9號口輸出

N黑線一般代表零線,直接接入10號口。
