單相電表一般適用于小型商鋪以及居民用電，單相電表一般直接插入的比較多，一般不需要配互感器，我們來看看單相電表接線圖吧。

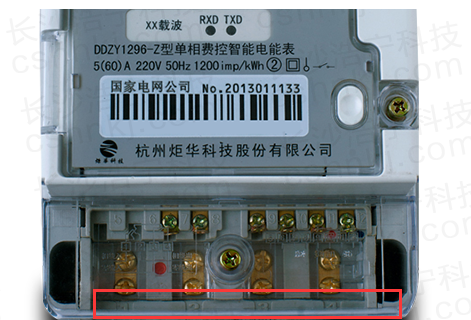

首先我們來看一下單相電表接口實物圖，我們可以看到有四個口子，1、2、3、4接口，如圖所示：

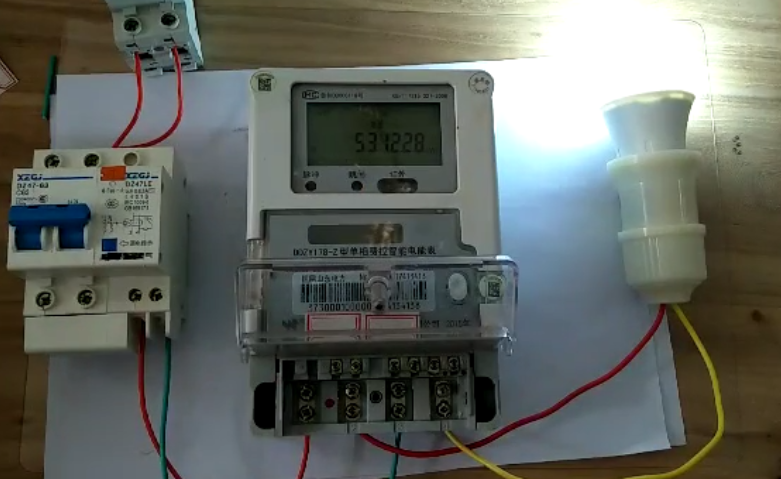

一般單相電表1、3接口是進線，2、4接口是出線，火線接入1號接口，2號通過電表輸出的火線，3號進的零線，4號出來的是零線出線，現在我們來看看接好線的實物圖，如下圖：

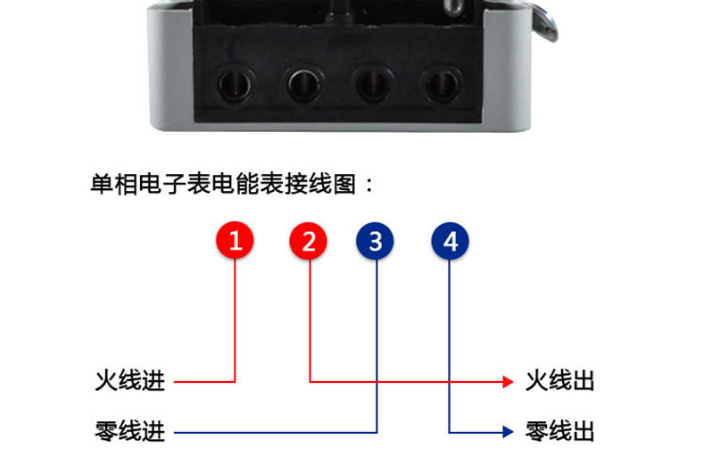

也許實物圖您看的不是很清晰，現在我們來看看單相電表接線圖示意圖吧，如下圖：
如果您對220v單相電表接線圖還有什么疑問，請您關注浩寧電表網，我們這里有最全的電表接線圖大全，希望對您有所幫助。
