三相電表接線圖帶電流互感器
2019-04-25 16:21:10

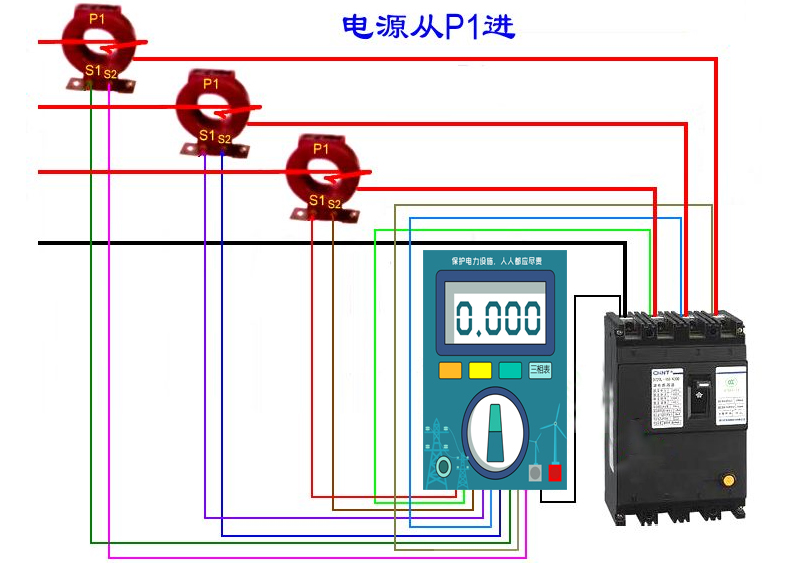

三相電表大部分接線我們都是要用到互感器的,那么三相電表應該怎么接互感器呢,我們先來看看實物圖吧。

三相電表接線圖帶電流互感器

實物圖看完了,你是不是還一頭霧水呢,現在讓小編來分步驟教您三相電表到底怎么接入互感器吧!

三相電表接線圖帶電流互感器

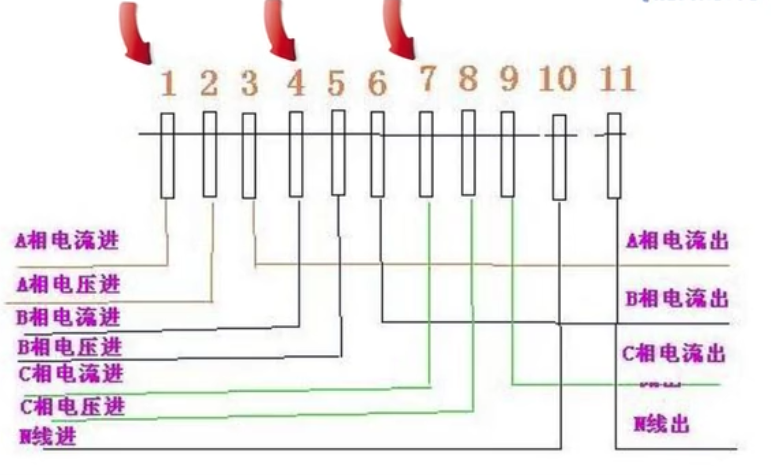

▲1、4、7接口接電流互感器二次側S1端口及電流進線端

三相電表接線圖帶電流互感器

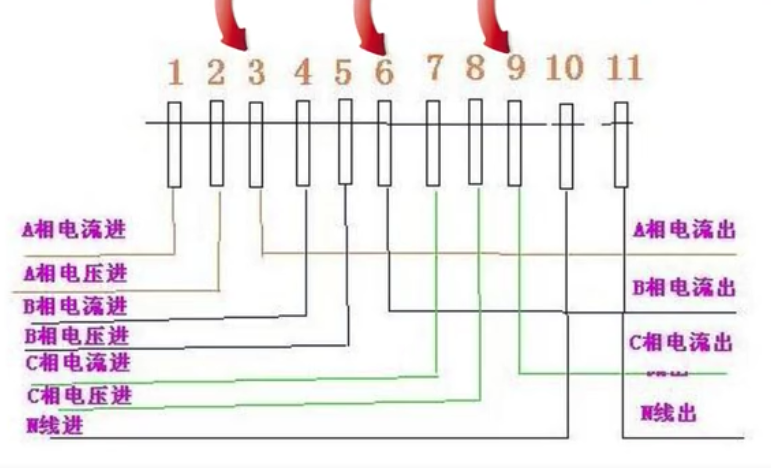

3、6、9接口接電流互感器二次側S2端及電流出現端

三相電表接線圖帶電流互感器

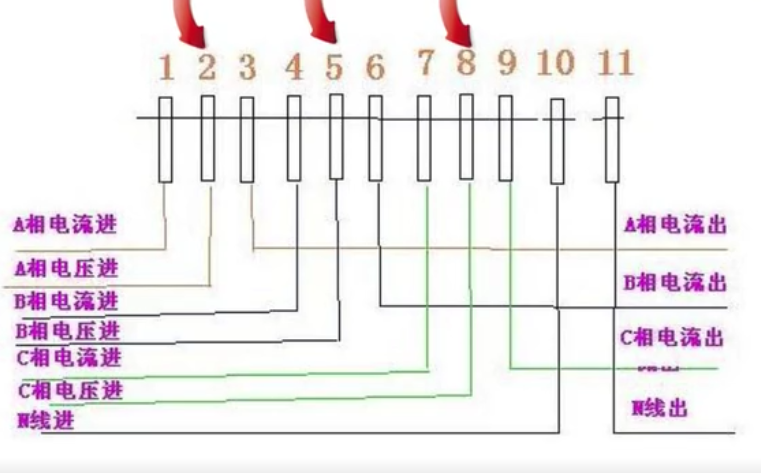

2、5、8分別接三相電源,10、11接口是接零線端

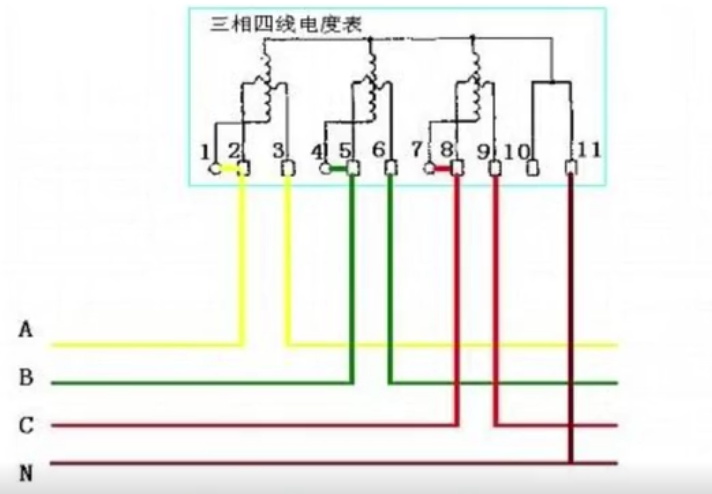

為了安全應將電流互感器S2端連接后接地,如圖所示:

三相電表接線圖帶電流互感器

現在帶互感器三相電表接線你明白了嗎,如果您還是不明白,關注浩寧電表網,我們這里有最齊全的電表電工知識。
