1. 工作原理

　　電能表由測量單元和數據處理單元等組成。

　　電能表工作時，由計量電路完成電壓、電流的取樣計算，通過I/O口將結果送至微處理器。后者根據預先設定的時段進行分時計量處理，完成電能累計和最大需量計算，儲存并顯示各種電能數據，響應外界通訊要求，由紅外或485接口進行通訊傳輸，并監測電壓、電流狀態，記錄電表運行故障。

　　2. 型號

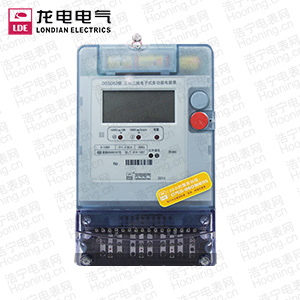

　　DSSD51-EX型電能表可分為：E1型-單方向有功表; E2型-單方向有功無功表; E3型-單方向有功、雙方向無功表; E4型-雙方向有功無功表。

　　3. 技術指標

　　準確度等級：有功0.5S 0.5 1.0；無功2.0

　　參比電壓：3×100V

　　額定電流：3×0.5(2)A、3×1(2)A 、3×1.5(6)A、3×3(6)A 、3×5(20)A、3×10(40)A、3×15(60)A、3×20(80)A、3×30(100)A

　　額定頻率：50Hz

　　潛動：具有防潛動邏輯設計

　　外型尺寸：278mm′164mm′78mm(普通端蓋)、328mm′164mm′78mm(大端蓋)
